GDC型電磁高真空擋板閥是連接在真空管路上，用來接通或截止真空系統中的氣流，或作充氣閥用。當通電時將P、A端管路接通、斷電時切斷P、A端管路，保持P端真空系統的真空度。適用介質為純凈空氣和非腐蝕性氣體。
|
|
| |
| 【 主要零部件材料 】 |
|
|
| 【 原理 】 |
|
常閉型閥門依靠彈簧力自動關閉，開啟依靠電磁力將閥板打開； |
| 【 主要技術性能 】 |
|
公稱通徑 |
5mm |
|
適用范圍 |
105～1.3×10-4Pa |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-30～+50℃ |
|
線圍溫升 |
≤65℃ |
|
電源電壓 |
220V/50Hz |
|
安裝方向 |
垂直或水平 | |
| 【 特點 】 |
| ●能耐高低溫-30℃～+150℃；●有一定的抗腐蝕能力；●可連續通電工作；●GDC型電磁高真空擋板閥廣泛用于保溫杯、照明燈排氣系統。●體積小，功耗低（22W）；●DN10不能反頂大氣。 |

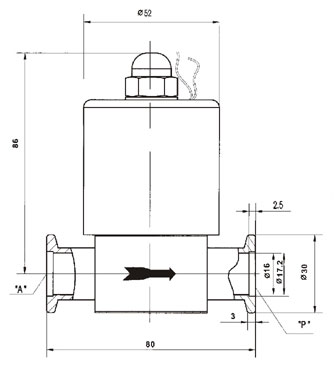

| 【 主要外形連接尺寸 】 單位：mm |
|
型 號 |
DN |
A |
B |
L |
W |
M |
N |
|
GDC-6T |
6 |
18 |
12 |
50 |
31 |
44 |
83 |
|
GDC-8T |
8 |
18 |
12 |
50 |
31 |
44 |
83 |
|
GDC-10T |
10 |
20 |
14 |
50 |
31 |
44 |
83 | |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ GDC系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的GDC系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問GDC系列真空閥專欄。 |
