GUD型電動高真空球閥應用于真空、飲料、制藥、食品、生物工程、酒業、乳制品、化妝品及化工領域。是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
不銹鋼 |
不銹鋼 |
不銹鋼 |
四氟乙烯、氟橡膠、PPL | |
| 【 原理 】 |
|
GUD型電動高真空球閥采用電動執行器驅動閥桿轉90o達到開關目的。 |
| 【 主要技術性能 】 |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-30～+150℃
-30～+150℃(PPL密封) |
|
關閉時間 |
≤30S |
|
適用范圍 |
|
連接型式 |
使用壓力范圍(Pa) |
|
螺紋連接 |
1.6×106～1.3×10-4 |
|
快卸法蘭(GB4982) |
0.1×106～1.3×10-4 |
|
焊接法蘭(GB6070、JB919) |
1.6×106～1.3×10-4 |
|
活套法蘭(GB6070、JB919) |
0.6×106～1.3×10-4 | |
| 【 特點 】 |
| 1、結構緊湊，重量輕，外形簡潔、美觀；2、該電動高真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。3、開關扭矩小，配置電動執行器小，工作穩定、可靠；4、GUD型電動高真空球閥密封結構設計獨特，改變了球閥不能滿足高真空、超高真空的現狀； |
 |

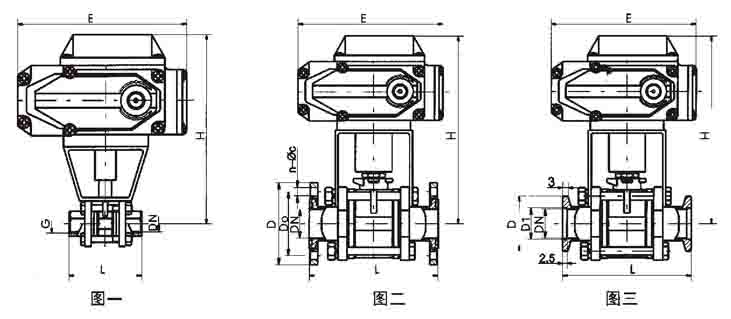

| 【 主要外形連接尺寸 】 單位：mm |
| ◆ 快卸法蘭連接 ( GB4982 )( 圖三 ) |
|
型號 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 | |
| ◆ 活套法蘭連接 ( GB6070 )( 圖二 ) |
|
型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 | | |
| ◆ 螺紋連接的外形及連接尺寸 ( 圖一 ) |
|
型號 |
DN |
G |
H |
E |
L |
|
GUD-10(G) |
10 |
1/4" |
153 |
157 |
68 |
|
GUD-16(G) |
16 |
1/2" |
172 |
157 |
72 |
|
GUD-20(G) |
20 |
3/4" |
178 |
157 |
82 |
|
GUD-25(G) |
25 |
1" |
187 |
157 |
90 |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 | |
| ◆ 本頁關鍵字：電動高真空球閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ GUD系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的GUD系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問GUD系列真空閥專欄。 |
