GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
碳鋼、不銹鋼、鋁合金 |
碳鋼、不銹鋼、鋁合金 |
碳鋼、不銹鋼、鋁合金 |
丁腈橡膠、波紋管(軸封)、氟橡膠
| |
| 【 原理 】 |
|
GD型高真空擋板閥螺桿傳動升降閥板，順時針關逆時針開。 |

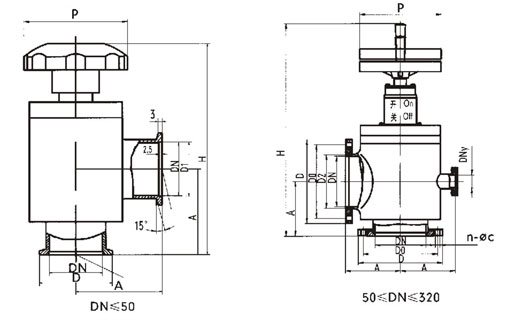

| 【 主要外形連接尺寸 】 單位：mm |
| 活套法蘭連接 |
|
型號 |
DN |
D1 |
Do |
D2 |
A |
P |
H |
n-φc |
Dny預抽口 |
法蘭標準 |
|
GD-J50 |
50 |
110 |
90 |
55 |
70 |
78 |
203 |
4-φ9 |
|
GB6070 |
|
GD-J63 |
63 |
130 |
110 |
68 |
88 |
160 |
380 |
4-φ9 |
|
|
GD-J80 |
80 |
145 |
125 |
85 |
98 |
160 |
400 |
8-φ9 |
|
|
GD-J100 |
100 |
165 |
145 |
105 |
108 |
160 |
420 |
8-φ9 |
|
|
GD-J(S)160 |
160 |
225 |
200 |
165 |
158 |
160 |
575 |
8-φ11 |
DN40 GB4982 |
|
GD-J(S)200 |
200 |
285 |
260 |
208 |
200 |
160 |
655 |
12-φ11 |
DN50 GB6070 |
|
GD-J(S)250 |
250 |
335 |
310 |
258 |
208 |
250 |
690 |
12-φ11 |
DN63 GB6070 |
|
GD-J(S)320 |
320 |
425 |
395 |
328 |
250 |
250 |
785 |
12-φ14 |
DN80 GB6070 |
|
GD-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
575 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GD-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
785 |
8-φ14 |
DN80 GB6070 |
JB919 | |
| 快卸法蘭連接 |
|
型號 |
DN |
D1 |
D |
A |
H |
P |
法蘭標準 |
|
GD-J10(b) |
10 |
12.2 |
30 |
40 |
124.5 |
60 |
GB4982 |
|
GD-J16(b) |
16 |
17.2 |
30 |
40 |
124.5 |
60 |
|
GD-J25(b) |
25 |
26.2 |
40 |
50 |
134.5 |
78 |
|
GD-J32(b) |
32 |
34.2 |
55 |
58 |
153 |
78 |
|
GD-J40(b) |
40 |
41.2 |
55 |
65 |
160.5 |
78 |
|
GD-J50(b) |
50 |
52.2 |
75 |
70 |
203 |
78 | |
| 【 特點 】 |
| 1、閥板密封有自動調整的功能，若軸封密封力下降，可擰壓緊螺母。2、GD-J高真空擋板閥軸封雙重密封，密封可靠，壽命長； |
| 【 主要技術性能 】 |
|
適用溫度 |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
|
閥門漏率 |
≤1.3×10-4Pa.L/S.(軸封為橡膠)
≤1.3×10-5Pa.L/S.(軸封為波紋管) |
|
適用范圍 |
105～1.3×10-4Pa(軸封為橡膠)
105～1.3×10-5Pa(軸封為波紋管) | |
| ◆ 本頁關鍵字：高真空擋板閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ GD系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的GD系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問GD系列真空閥專欄。 |
