DYC-JQ型電磁真空壓差閥是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門利用大氣壓力使閥板自動關閉，使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
碳鋼、鋁合金 |
碳鋼、鋁合金 |
碳鋼、鋁合金 |
丁腈橡膠加滌綸綢
| |
| 【 原理 】 |
|
當電磁閥關閉或突然斷電時，先導閥對上缸室充氣，靠大氣的壓力差自動關閉真空系統，而對泵腔內充大氣；當通電時，先導閥切斷大氣，連通上氣缸，使真空泵對上氣缸抽氣，靠彈簧力推動活塞，使閥板打開，真空泵對真空系統正常抽氣；當閥板兩側無壓力差時此閥不能使用，同時閥板處于游動狀態。 |

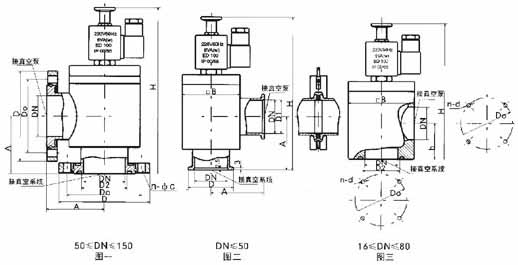

| 【 DYC型電磁真空壓差閥主要外形連接尺寸 】 單位：mm |
| 方體螺紋連接 ( JB919 ) ( 圖三 ) |
|
型號 |
DN |
Do |
D2 |
h |
B |
H |
n-d |
|
DYC-JQ16 |
16 |
42 |
22 |
28 |
48 |
148 |
4-M5 |
|
DYC-JQ25 |
25 |
55 |
29 |
35 |
58 |
155 |
4-M6 |
|
DYC-JQ32 |
32 |
64 |
36 |
40 |
68 |
160 |
4-M6 |
|
DYC-JQ40 |
40 |
70 |
44 |
44 |
80 |
166 |
4-M6 |
|
DYC-JQ50 |
50 |
90 |
55 |
56 |
94 |
189 |
4-M8 |
|
DYC-JQ65 |
65 |
105 |
70 |
65 |
115 |
205 |
4-M8 |
|
DYC-JQ80 |
80 |
125 |
85 |
75 |
140 |
250 |
4-M8 | | |
| 快卸法蘭連接 ( GB4982 ) ( 圖二 ) |
|
型號 |
DN |
D1 |
D |
A |
H |
B |
|
DYC-JQ16 |
16 |
17.2 |
30 |
40 |
160 |
55 |
|
DYC-JQ25 |
25 |
26.2 |
40 |
50 |
170 |
60 |
|
DYC-JQ32 |
32 |
34.2 |
55 |
58 |
179 |
60 |
|
DYC-JQ40 |
40 |
41.2 |
55 |
65 |
187 |
70 |
|
DYC-JQ50 |
50 |
52.2 |
75 |
70 |
203 |
85 | |
| 活套法蘭連接 ( GB6070 ) ( 圖一 ) |
|
型號 |
DN |
Do |
D |
D2 |
n-φc |
A |
H |
|
DYC-JQ50 |
50 |
90 |
110 |
55 |
4-φ9 |
70 |
203 |
|
DYC-JQ63 |
63 |
105 |
130 |
68 |
4-φ9 |
88 |
226 |
|
DYC-JQ80 |
80 |
125 |
145 |
85 |
8-φ9 |
98 |
260 |
|
DYC-JQ100 |
100 |
145 |
165 |
105 |
8-φ9 |
108 |
282 |
|
DYC-JQ160 |
160 |
200 |
225 |
165 |
8-φ12 |
158 |
350 | |
| 【 特點 】 |
| 線圈電壓220V和泵接在同一電源上，泵的開、關直接控制閥門的開、關；DYC-JQ型電磁真空壓差閥有空氣過濾器，結構緊湊、重量輕、性能可靠、使用維護方便。 |
| 【 主要技術性能 】 |
|
適用范圍 |
105～10-2Pa |
|
電源電壓 |
220V/50Hz |
|
開閉時間 |
≤3S |
|
線圍溫升 |
≤65℃ |
|
適用溫度 |
-30～+50℃ |
|
閥門漏率 |
≤1.3×10-2Pa.L/S. | |
