GI型高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
碳鋼或不銹鋼 |
碳鋼或不銹鋼 |
碳鋼或不銹鋼 |
丁腈橡膠、氟橡膠 | |
| 【 原理 】 |
|
GI型高真空蝶閥閥桿插入體內，閥板固定在閥桿上，轉動90o達到開關目的。 |
| 【 主要技術性能 】 |
|
適用范圍 |
105～1.3×10-4Pa |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
|
安裝方向 |
任意 | |
| 【 特點 】 |
| 1、GI系列高真空蝶閥是經過一系列改進過的蝶閥。 2、閥門能承受正壓力； 3、閥桿上下不竄動； 4、開、關有限位結構，閥板有鎖定裝置。 |

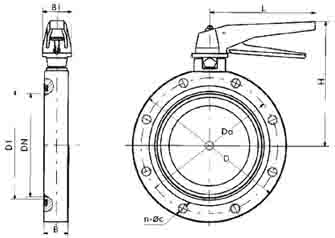

| 【 主要外形連接尺寸 】 單位：mm |
|
型號 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-32 |
32 |
78 |
64 |
36 |
22 |
32 |
36 |
115 |
4-φ7 |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
40 |
36 |
115 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
50 |
36 |
115 |
4-φ9 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
130 |
38 |
135 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
140 |
38 |
135 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
153 |
38 |
135 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
179 |
40 |
165 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
208 |
40 |
185 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
234 |
45 |
300 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
300 |
55 |
350 |
8-φ14 |
|
GI-400 |
400 |
500 |
465 |
408 |
60 |
340 |
60 |
500 |
8-φ18 | |
| ◆ 本頁關鍵字：高真空蝶閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ GI系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的GI系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問GI系列真空閥專欄。 |
