GID型電動高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。
|
|
| |
| 【 主要零部件材料 】 |
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
碳鋼或不銹鋼
|
碳鋼或不銹鋼
|
碳鋼或不銹鋼
|
氟橡膠、丁腈橡膠 | |
| 【 原理 】 |
|
GID型電動高真空蝶閥采用電動裝置旋轉90o達到開和關的目的。 |
| 【 主要技術性能 】 |
|
適用范圍 |
105～1.3×10-4Pa |
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠) |
|
電 源 |
220V/50Hz |
|
安裝位置 |
任意 | |
| 【 特點 】 |
| ● 閥門能承受正壓力； ● GID型電動高真空蝶閥閥桿上下不竄動； |

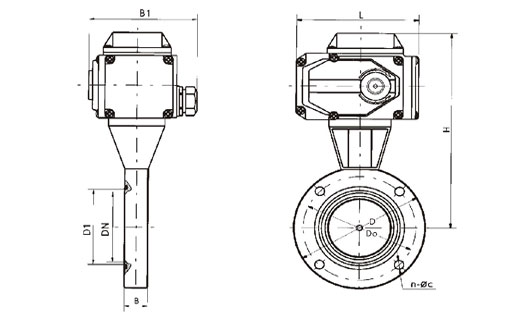

| 【 主要外形連接尺寸 】 單位：mm |
|
型號 |
DN |
D |
Do |
D1 |
B |
H |
B 1 |
L |
n-φc |
|
GID-40 |
40 |
85 |
70 |
44 |
22 |
183 |
139 |
157 |
4-φ7 |
|
GID-50 |
50 |
110 |
90 |
55 |
22 |
195 |
139 |
157 |
4-φ7 |
|
GID-65 |
65 |
125 |
105 |
70 |
26 |
203 |
139 |
157 |
4-φ9 |
|
GID-80 |
80 |
145 |
125 |
85 |
30 |
213 |
139 |
157 |
4-φ9 |
|
GID-100 |
100 |
170 |
145 |
105 |
30 |
231 |
139 |
157 |
4-φ12 |
|
GID-150 |
150 |
220 |
195 |
156 |
35 |
251 |
139 |
157 |
8-φ12 |
|
GID-200 |
200 |
275 |
250 |
208 |
40 |
315 |
147 |
207 |
8-φ12 |
|
GID-250 |
250 |
330 |
300 |
258 |
45 |
343 |
147 |
207 |
8-φ14 |
|
GID-300 |
300 |
380 |
350 |
308 |
55 |
368 |
147 |
207 |
8-φ14 |
|
GID-400 |
400 |
500 |
465 |
408 |
60 |
451 |
182 |
256 |
8-φ18 |
|
GID-500 |
500 |
600 |
565 |
510 |
80 |
535 |
182 |
280 |
12-φ18 | |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ GID系列是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的GID系列型號，請按型號直接向我廠銷售部訂購。感謝您訪問GID系列真空閥專欄。 |
