| 【 產品簡介 】 |

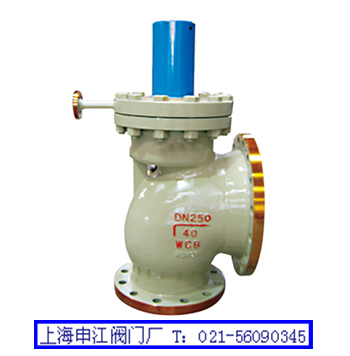

| A49H主安全閥主要用于壓力容器、電站鍋爐、減溫減壓裝置上使用，防止壓力超過允許最高壓力值，保證設備安全運行。 | |
|
| |
| 【 安裝說明 】 |
| 1、閥門必須垂直安裝在設備的最高位置。2、主安全閥緊固在支座上，支座承受該閥排汽時產生的反座力。3、排汽管應有專門吊架，排汽管重量不得加在主安全閥上，該閥與排汽管之間的連接法蘭應消除任何的附加預應力。4、排汽管的最低點應考慮疏水，以免排汽時產生水擊。 | |
| 【 結構簡述 】 |
| 1、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。2、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入該閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。 | |
| 【 主要外形及連接尺寸 】 |
|
型號 |
公稱通徑 |
連接尺寸 |
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
z-d |
DN' |
D' |
D1' |
D2' |
b' |
z'-d' |
|
A49H-4 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-4 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-4 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 | |
| 【 訂貨須知 】 |
|
①A49H型口徑②產品名稱與型號③A49H型是否帶附件，以便正確選型。熱線電話：021-56090345，若已選定的型號，請按型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。歡迎訪問A49H型安全閥專欄， 如有任何疑問，您可以致電給我們，我們一定會盡心盡力為您提供優質的服務。 |
