| 【 產品簡介 】 |
| A27H型彈簧微啟式安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。 | |
|
| |
| 【 主要零部件材料 】 |
|
NO. |
A27微啟型零件名稱 |
A27H材料 |
A27W-P材料 |
A27W-R材料 |
|
1 |
閥體 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
調整螺桿 |
45 |
2Cr13 |
1Cr18Ni9Ti |
|
8 |
保護罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 | |

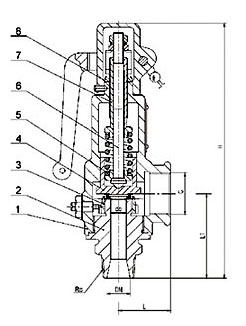

| 【 外形尺寸和連接尺寸 】 |
|
公稱通徑 |
A27微啟型尺寸 |
|
do |
Rc |
L |
L1 |
G |
H |
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
|
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
|
25 |
20 |
1" |
45 |
76 |
1" |
155 |
|
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
|
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
|
50 |
40 |
2" |
67 |
100 |
2" |
322 |
|
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
|
80 |
65 |
3" |
110 |
135 |
3" |
395 | |
| 【 訂貨須知 】 |
|
① A27H 、A27Y型口徑②產品名稱與型號③A27H、A27Y型是否帶附件,以便選型. 熱線電話：021-56090345，若已選定的A27H、A27Y微啟型型號，請按型號直接向我廠銷售部訂購。感謝您訪問A27H 、A27Y型安全閥專欄。 |
