| 【 產品簡介 】 |

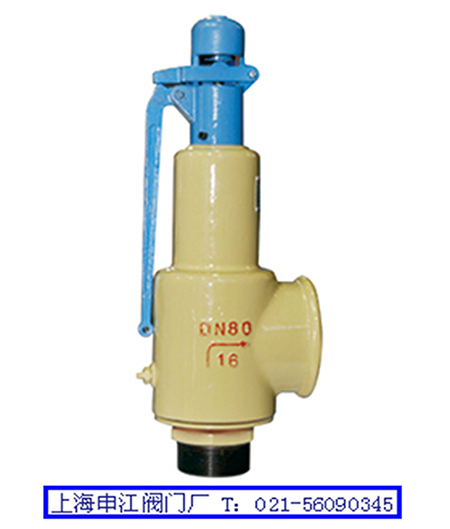

| A28H型帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/10R8型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。 | |
|
| |

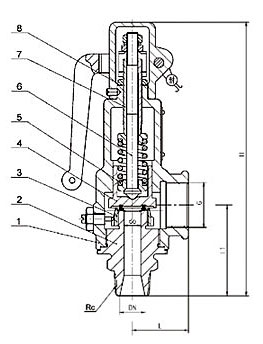

| 【 主要零部件材料 】 |
|
NO. |
A28H/Y帶手柄型零件名稱 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
|
1 |
閥體 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
316 |
|
7 |
調整螺桿 |
45 |
2Cr13 |
316 |
|
8 |
保護罩 |
ZG200-400 |
ZG200-400 |
CF8M |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 | |
| 【 外形尺寸和連接尺寸 】 |
|
公稱通徑 |
A28H/Y帶手柄型尺寸 |
|
do |
Rc |
G |
L |
L1 |
H |
|
15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
|
20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
|
25 |
15 |
1" |
11/4" |
45 |
72 |
277 |
|
32 |
20 |
11/4" |
11/2" |
55 |
85 |
312 |
|
40 |
25 |
11/2" |
2" |
67 |
100 |
322 |
|
50 |
32 |
2" |
21/2" |
76 |
112 |
348 |
|
65 |
40 |
21/2" |
3" |
110 |
135 |
370 |
|
80 |
60 |
3" |
4" |
110 |
145 |
410 | |
| 【 訂貨須知 】 |
|
①A28H、A28Y型口徑②產品名稱與型號③A28H、A28Y型是否帶附件,以便選型. 熱線電話：021-56090345，若已選定的A28H、A28Y帶手柄型型號，請按型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問A28H、A28Y型安全閥專欄，如有任何疑問，您可以致電給我們，我們一定會為您提供優質的服務。 |
