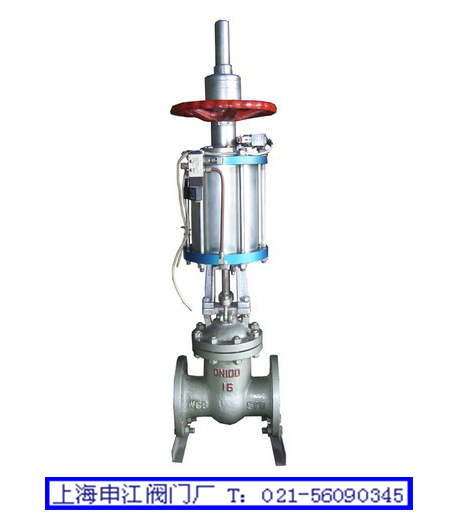

新系列活塞式氣動閘閥（以下簡稱閘閥），由于具有優良的切斷性能，故在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。 |
| 【 特點 】 |
| ● 閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm. 閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。 ● 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。 |
|
| |
| 【 Z641型氣動閘閥外形尺寸及重量 】 |
|
DN |
PN |
L |
H |
h |
A |
C |
G(kg) |
|
40 |
PN16 |
250 |
675 |
255 |
120 |
200 |
29 |
|
PN64 |
31 |
|
50 |
PN16 |
250 |
685 |
255 |
120 |
200 |
32 |
|
PN64 |
40 |
|
80 |
PN16 |
280 |
800 |
340 |
120 |
200 |
42 |
|
PN64 |
310 |
160 |
240 |
52 |
|
100 |
PN16 |
300 | |
| 【 Z641型氣動閘閥選用材料 】 |
|
閥體、閥蓋 |
閥桿 |
閥板 |
閘板 |
密封圈 |
活塞 |
氣缸 |
墊料 |
|
ZG230-450 |
1Cr18Ni9Ti |
1Cr18Ni9Ti堆焊司太萊合金 |
1Cr18Ni9Ti堆焊司太萊合金 |
耐油O型橡膠 |
鑄鋁合金 |
無縫鋼管 |
聚四氟乙烯，柔性石墨 | |
| 【 Z641型氣動閘閥連接尺寸參數 】 |
|
DN |
PN |
L |
H |
h |
A |
C |
G(kg) |
|
40 |
PN16 |
250 |
675 |
255 |
120 |
200 |
29 |
|
PN64 |
31 |
|
50 |
PN16 |
250 |
685 |
255 |
120 |
200 |
32 |
|
PN64 |
40 |
|
80 |
PN16 |
280 |
800 |
340 |
120 |
200 |
42 |
|
PN64 |
310 |
160 |
240 |
52 |
|
100 |
PN16 |
300 |
850 |
370 |
120 |
200 |
80 |
|
PN64 |
350 |
160 |
240 |
90 |
|
125 |
PN16 |
325 |
1020 |
415 |
120 |
200 |
95 |
|
PN64 |
400 |
160 |
240 |
105 |
|
150 |
PN16 |
350 |
1085 |
455 |
160 |
240 |
110 |
|
PN64 |
450 |
280 |
360 |
130 |
|
200 |
PN16 |
400 |
1195 |
515 |
160 |
240 |
215 |
|
PN64 |
500 |
280 |
360 |
275 |
|
250 |
PN16 |
450 |
1460 |
580 |
160 |
240 |
320 |
|
PN64 |
550 |
280 |
360 |
380 |
|
300 |
PN16 |
500 |
1575 |
645 |
280 |
360 |
440 |
|
PN64 |
600 |
360 |
500 |
|
350 |
PN16 |
550 |
1890 |
810 |
280 |
360 |
520 |
|
PN64 |
650 |
360 |
440 |
580 |
|
400 |
PN16 |
600 |
2070 |
900 |
360 |
440 |
850 |
|
PN64 |
700 |
420 |
500 |
910 |
|
450 |
PN16 |
650 |
2350 |
975 |
360 |
440 |
890 |
|
PN64 |
750 |
420 |
500 |
1000 |
|
500 |
PN16 |
700 |
2500 |
1073 |
360 |
440 |
950 |
|
PN64 |
800 |
540 |
620 |
1200 |
|
600 |
PN16 |
750 |
2930 |
1302 |
360 |
440 |
1100 |
|
PN64 |
850 |
540 |
620 |
1300 | |
| 【 Z641型氣動閘閥允許壓差 】 |
|
DN(mm)
P(MPa)
D(m) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
120 |
0.3 |
1.95 |
1.18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.4 |
3.08 |
2.03 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.5 |
1.06 |
2.88 |
|
|
|
|
|
|
|
|
|
|
|
|
|
160 |
0.3 |
|
|
1.35 |
0.93 |
0.63 |
|
|
|
|
|
|
|
|
|
|
0.4 |
|
|
2.04 |
1.46 |
0.99 |
|
|
|
|
|
|
|
|
|
|
0.5 |
|
|
2.04 |
1.99 |
1.35 |
|
|
|
|
|
|
|
|
|
|
280 |
0.3 |
|
|
|
|
|
1.65 |
1.02 |
0.67 |
|
|
|
|
|
|
|
0.4 |
|
|
|
|
|
2.04 |
1.50 |
1.00 |
|
|
|
|
|
|
|
0.5 |
|
|
|
|
|
2.04 |
1.96 |
1.14 |
|
|
|
|
|
|
|
360 |
0.3 |
|
|
|
|
|
|
|
|
0.77 |
0.57 |
|
|
|
|
|
0.4 |
|
|
|
|
|
|
|
|
1.13 |
0.87 |
|
|
|
|
|
0.5 |
|
|
|
|
|
|
|
|
1.20 |
0.92 |
|
|
|
|
|
420 |
0.3 |
|
|
|
|
|
|
|
|
|
|
0.65 |
0.50 |
|
|
|
0.4 |
|
|
|
|
|
|
|
|
|
|
0.97 |
0.75 |
|
|
|
0.5 |
|
|
|
|
|
|
|
|
|
|
1.29 |
1.00 |
|
|
|
540 |
0.3 |
|
|
|
|
|
|
|
|
|
|
|
|
0.74 |
0.49 |
|
0.4 |
|
|
|
|
|
|
|
|
|
|
|
|
1.09 |
0.74 |
|
0.5 |
|
|
|
|
|
|
|
|
|
|
|
|
1.44 |
0.98 | |
| 【 Z641型氣動閘閥主要技術參數 】 |
|
公稱通徑DN(mm) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
額定流量系數KV |
170 |
270 |
510 |
940 |
1400 |
2200 |
3500 |
8500 |
9600 |
13000 |
17000 |
55000 |
27000 |
38000 |
|
公稱壓力PN(MPa) |
1.6 6.4 |
|
活塞直徑D(mm) |
120 |
160 |
280 |
360 |
420 |
540 |
|
操作壓力P(MPa) |
0.3~0.5 |
|
介質溫度t(℃) |
標準：-20~250 高溫：250~500 低溫：-196~-20 |
|
允許泄漏量 |
10 -8 ×KV |
|
流量特性 |
近似直線 |
|
動作方式 |
繼續、連續（配閥門定位器） | |
| ◆ 本頁關鍵字：氣動閘閥 |
| 【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ Z45X/RVHX暗桿型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按Z45X/RVHX暗桿型型號直接向我廠銷售部訂購。感謝您訪問Z45X/RVHX閘閥專欄。 |
