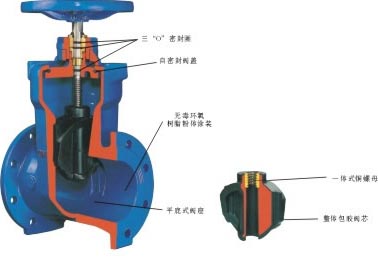

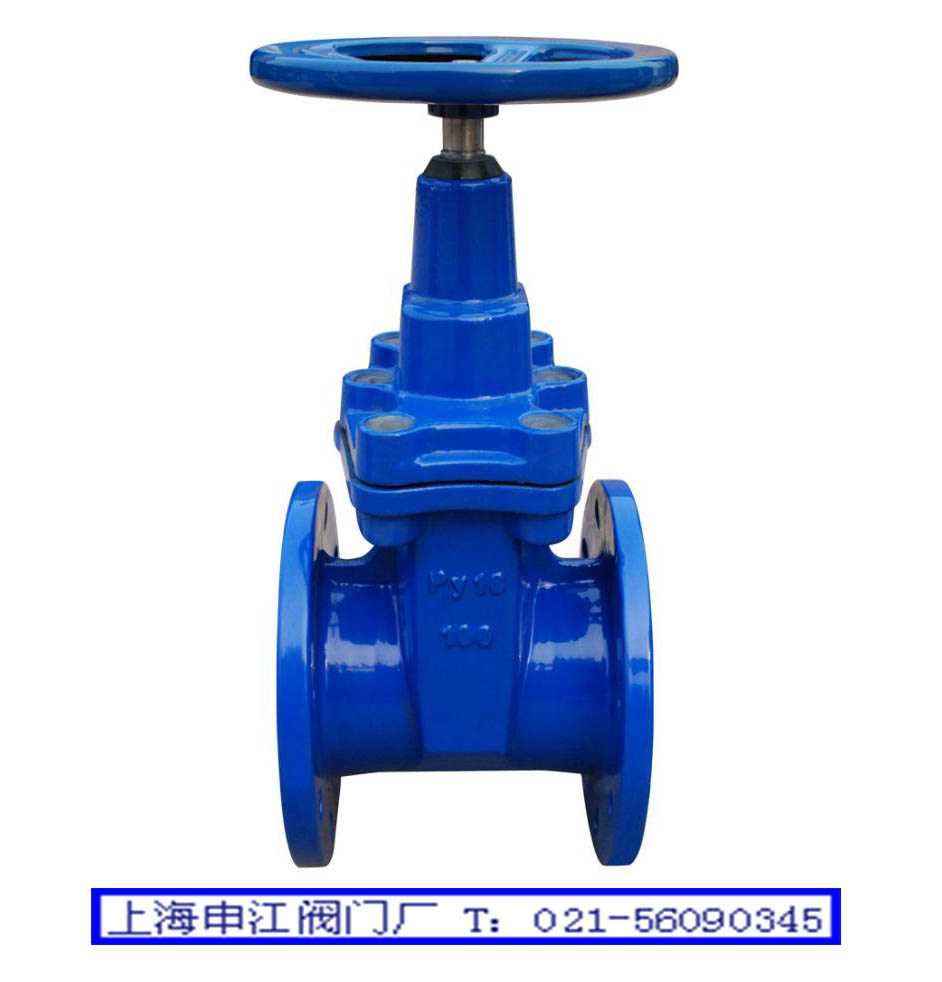

Z45X/RVHX型暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。暗桿彈性座封閘閥可廣泛用于治金、船舶、電力、輕紡、醫藥、食品、化工、石油、建筑、自來水、污水、能源系統等流體管線上作為調節和截流裝置使用。 |
| 【 主要技術參數 】 |
| ● 試驗標準：GB13927 AP1598 ● 適用介質：水、油、氣等 ● 公稱通經：50～600mm ● 公稱壓力：1.0～2.5MPa ● 工作溫度：0～80℃ ● 法蘭標準：GB/T 17241.6 GB9113 |
|
| |
| 【 主要外形連接尺寸 】 |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
H1 |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 | |
| 【 主要零部件材料 】 |
|
名 稱 |
材 料 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
|
密 封 圈 |
丁 腈 橡 膠 |
|
內 六 角 螺 栓 |
碳 化 處 理 |
|
閥 桿 |
不 銹 鋼 |
|
閥 蓋 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
“O” 形 密 封 圈 |
丁 腈 橡 膠 |
|
止 推 軸 承 |
錫 青 銅 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
防 塵 罩 |
丁 腈 橡 膠 |
|
手 輪 （傳 動 帽） |
鑄 鐵 | |
| |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ Z45X/RVHX暗桿型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按Z45X/RVHX暗桿型型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問Z45X/RVHX閘閥專欄，如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。 |
