當前位置：首頁 > 產品中心 > 閘閥 > Z43H平板閘閥

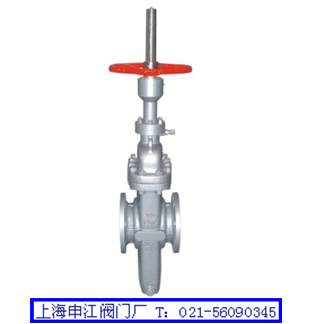

平板閘閥

◆ 產品型號： Z43H/X

【產品用途】

Z43H/X型平板閘閥適用于石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。

【設計與制造標準】

● 設計與制造：JB/T5298　API6D ● 法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44 ● 壓力溫度：ANSIB16.34 ● 結構長度：JB/T 5298　ANSIB16.10 ● 對焊連接尺寸：GB/T12224　ANSIB16.25 ● 檢驗與試驗：JB/T9092　API6D

【結構圖】

【安裝尺寸及重量】 ( ANSI 600Lb GB 10.0Mpa )

DN	50	65	80	100	150	200	250	300	350	400	450	500	6000
L	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L1	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	-	-	-
H2	-	-	1130	1300	1470	1675	1890	2195	2540	2745	3040	3320	4080
H3	88	100	110	120	160	185	230	265	290	320	360	395	470
D0	300	350	350	400	500	600	650	700	800	1000	-	-	-
D1	-	-	250	250	300	300	350	350	350	400	500	600	650

【安裝尺寸及重量】 ( ANSI 400Lb　GB 6.4Mpa )

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
L1	292	330	356	406	495	597	673	762	826	902	978	1054	1232
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	2295	2450	-
H2	-	-	1130	1300	1470	1675	1890	2195	2540	2745	3040	3320	4080
H3	88	100	110	120	160	185	230	265	290	320	360	395	470
D0	250	300	300	350	350	400	500	600	650	700	800	1000	-
D1	-	-	250	250	300	300	350	350	350	400	500	600	650

【安裝尺寸及重量】 ( ANSI 300Lb GB 4.0Mpa )

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	216	241	283	305	403	419	457	502	762	838	914	991	1143
L1	216	241	283	305	403	419	457	502	762	838	914	991	1143
H	120	150	180	220	345	420	495	600	640	720	800	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
H3	80	90	100	110	145	170	210	240	265	290	325	360	425
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650

【安裝尺寸及重量】 ( GB 2.5Mpa )

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	800	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
H3	80	90	100	110	145	170	210	240	265	290	325	360	425
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650

【安裝尺寸及重量】 ( GB 1.6Mpa GB 2.0Mpa )

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650

【安裝尺寸及重量】 ( ANSI 150Lb )

NPS	2	21/2	3	4	6	8	10	12	14	16	18	20	24
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650

◆ 本頁關鍵字：平板閘閥

【訂貨須知】

① 產品名稱與型號②產品口徑③ Z43H/X型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的Z43H/X型型號，請按型號直接向我廠銷售部訂購。感謝您訪問Z43H/X閘閥專欄。
