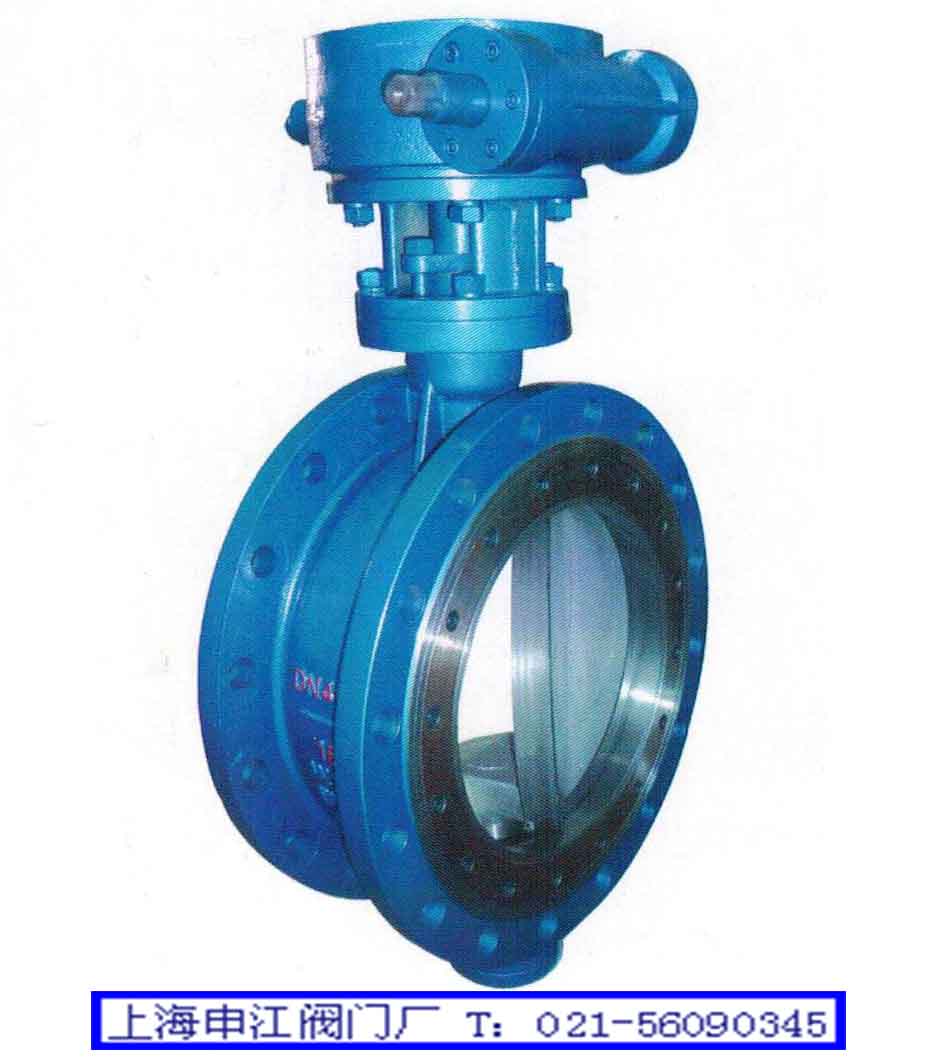

雙向硬密封蝶閥產品概述:
雙向金屬硬密封蝶閥是我公司根據市場需求，研究國內外硬密封蝶閥的結構，消化、吸收、總結的基礎上研發的產品。該產品采用新型的“斜置橢圓蝶板徑向動平衡密封結構” ，可靠地實現了金屬硬密封蝶閥正反雙向密封零泄露，特別適應反向密封要求高的工況，是真正具有國際領先水平的高科技新產品。
雙向硬密封蝶閥產品特點:
1． 結構獨特、型小輕便、操作輕便；
2． 采用三維偏心結構，蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間，密封面完全脫離；蝶板在關閉的過程中幾乎無摩擦，關閉輕便。具有越關越緊自鎖功能，自密封性能，密封性能穩定可靠；
3． 密封副（蝶板密封圈—閥體密封圈）材料為不銹鋼，并經特殊處理，具有金屬硬密封和彈性密封的雙重優點，抗腐蝕、耐磨損、耐高溫，使用壽命長；
4． 采用了“徑向動平衡密封結構”設計，使蝶板開啟阻力極小并可靠地實現了蝶閥進出口雙向密封零泄露。啟閉過程中蝶板密封面沿 360°圓周各點可以瞬間快速完成，快速準確得實現了關閉接觸自動相吻合的密封動作；
5． 蝶板流線型設計，具有強度高，過流面積大，流阻小，節省能源；
6． 可靠的雙向密封功能，是管道系統中要求雙向切斷的首選產品，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
雙向硬密封蝶閥執行標準:
1． 設計、制造按照GB/T12238-89、JB/T8527-97標準執行；
2． 閥門試驗按照GB/T13927-92、JB/T9092-99標準執行；
3． 閥門結構長度按照GB/T12221-2005標準執行；
4． 兩端法蘭尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94標準執行，非標法蘭連接尺寸按企業標準；
雙向硬密封蝶閥主要性能規范:
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
強度試驗壓力（MPa） |
0.9 |
1.5 |
2.4 |
2.75 |
5.0 |
9.6 |
15.0 |
|
密封試驗壓力（MPa） |
0.66 |
1.1 |
1.76 |
3.75 |
4.4 |
7.04 |
11.0 |
|
氣密封試驗壓力（MPa） |
0.6 |
|
適用溫度 |
碳鋼：-29℃～ 425℃;球墨鑄鐵（Q）：-29℃～350℃;鉻鎳鈦鋼（R、P）:≤200℃;
鉻鉬鋼（I）：≤550℃ ；鉻硅鉬鋼（II）：≤850℃。 |
|
適用介質 |
碳鋼、球墨鑄鐵(Q)：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質；
鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質；
鉻鉬鋼（Ⅰ）：高溫石油等介質；
鉻硅鉬鋼（Ⅱ）：高溫腐蝕性介質。 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動、管網 |
雙向硬密封蝶閥主要零件材料:
|
零件名稱 |
材料名稱 |
|
閥體、蝶板 |
WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵 |
|
閥座密封圈 |
不銹鋼、6號 |
|
閥 軸 |
13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 |
|
蝶板密封圈 |
鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 |
|
填 料 |
柔性石墨、夾織物橡膠 |
