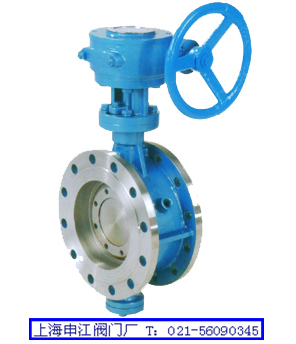

保溫蝶閥概述：
保溫蝶閥也稱夾套蝶閥，是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套，在保溫蝶閥的閥體兩側裝有夾套接口，可涵入蒸汽或其它過熱氣體，以防止介質在常溫狀態下凝固或結晶。保溫蝶閥的法蘭較普通金屬硬密封蝶閥要大一到兩個規格，主要用于石油、化工、冶金、制藥等各類系統。
【產品特點】
1、 設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。
2、 由扭矩產生彈性密封。
3、 密封部位可調節更換，密封性能可靠等特點。
4、 驅動方式渦輪傳動、電動、氣動可選。
【執行標準】
設計規范： GB/T 12238
結構長度： GB/T 12221
法蘭連接： GB/T 9113
試驗與檢驗：GB/T 13927
【性能參數】
|
型號 |
BD341X/BD343H |
|
工作壓力（MPa） |
0.6-2.5Mpa |
|
適用溫度（℃） |
X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ |
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等 |
|
驅動方式 |
手動 |
|
連接方式 |
法蘭式 |
|
材料 |
閥體 |
鑄鐵 球鐵 碳鋼 不銹鋼 |
|
蝶板 |
鑄鐵 球鐵 碳鋼 不銹鋼 |
|
閥桿 |
2Cr13 F304 F316 |
|
密封面 |
橡膠 NBR EPDM PTFE |
|
填料 |
柔性石墨 PTFE |
