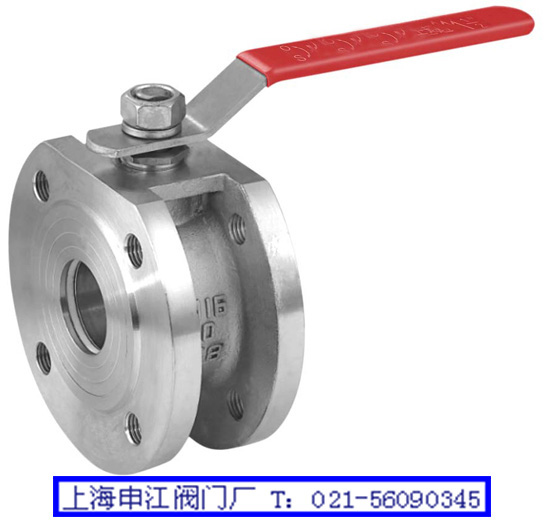

Q71F/H超薄型對夾球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節(jié)省材料等顯著的優(yōu)點。用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 |
|
| |
| 【 主要外形尺寸 】 |
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
79 |
100 |
125 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | |
| 【 主要零件的材料說明 】 |
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
|
球 |
不銹鋼 316/304 |
不銹鋼SS304 |
|
密封墊 |
聚四乙烯PTFE |
聚四乙烯PTFE |
|
閥桿 |
不銹鋼 316/304 |
不銹鋼SS304 |
|
填料 |
聚四乙烯PTFE |
聚四乙烯PTFE |
|
定位鎖 |
不銹鋼304 |
不銹鋼304 |
|
手柄 |
不銹鋼304 |
不銹鋼304 |
|
發(fā)紺螺母 |
不銹鋼304 |
不銹鋼304 |
|
填料壓蓋 |
不銹鋼304 |
不銹鋼304 |
|
手柄套 |
塑料 |
塑料 |
|
密封瓶帽 |
不銹鋼 316/304 |
不銹鋼SS304 |
|
墊圈 |
聚四乙烯PTFE |
聚四乙烯PTFE | |
| ◆ 本頁關鍵字：超薄型對夾球閥 |
|
【 訂貨須知 】 |
| ● 1.產品型號與名稱 ● 2.公稱通徑DN及額定流量系數(shù)KV ● 3.公稱壓力和壓差 ● 4.流量特性 ● 5.閥體和閥內組件材料 ● 6.適用溫度 ● 7.是否帶附件 ● 8.控制信號是4-20mA電流或1-5v電壓信號 |
