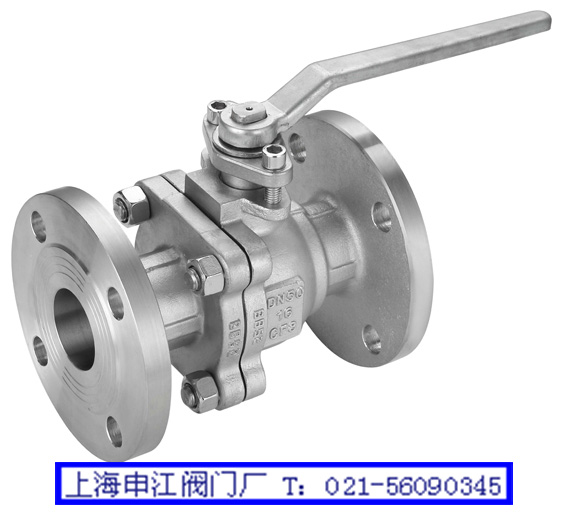

Q41F型法蘭浮動球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度：-196～350℃。驅動方式：手動、氣動、電動、液動等。公稱通徑：DN15～250mm 1/2＂～10＂。 |
|
| |
| 【 試驗壓力 】 |
|
壓力等級
|
試驗壓力（Mpa) |
|
公稱壓力（PN）
|
磅級(class)
|
殼體試驗
|
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 | |
| 【 Q41F法蘭浮動球閥技術規范 】 |
|
設計依據
|
GB系列
|
API系列 |
|
設計標準
|
GB/T12237 |
API6D |
ANSI B16.34 |
|
法蘭連接結構長度
|
GB/T12221 |
API6D |
ANSI B16.10 |
|
結構長度（焊接）
|
GB/T15188.1 |
API6D |
ANSI B16.10 |
|
連接法蘭
|
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5 B16.47 |
|
對焊端
|
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗
|
GB/T9092 |
API6D |
API598 | |

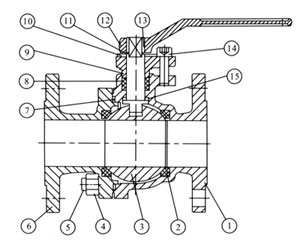

| 【 Q41F法蘭浮動球閥主要零件及材質 】 |
|
序號
No. |
零件名稱
|
材質 |
|
GB |
ASTM |
|
1 |
閥體 |
WCB |
A216-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1Cr18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
右體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼
|
B12.10-304/F.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A216-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
Kt33 |
A47-667 Gr.32510 |
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE | |
| ◆ 本頁關鍵字：法蘭浮動球閥 |
|
【 訂貨須知 】 |
| ① 產品名稱與型號②產品口徑③ Q41F型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的Q41F型型號，請按型號直接向我廠銷售部訂購。感謝您訪問Q41F球閥專欄。 |
