當前位置：首頁  >  產品中心  >  止回閥  >  H41T鑄鐵升降式止回閥

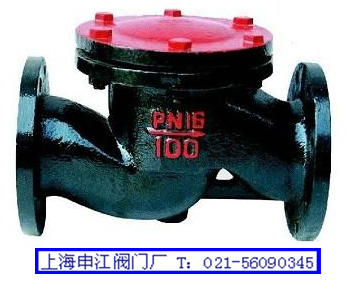

H41T升降式止回閥
升降式止回閥H41T用途：
升降式止回閥適用于工作溫度≤200℃的水、蒸氣介質的管路上，作防止介質逆流的單向啟閉用。
H41T升降式止回閥主要零件材料

零件名稱
材料
H41T
H41W
H41H
閥體、閥蓋
灰鑄鐵
灰鑄鐵
灰鑄鐵
閥瓣
灰鑄鐵+黃銅
灰鑄鐵
灰鑄鐵+不鑄鋼
密封圈
灰鑄鐵+黃銅
灰鑄鐵
鋼+不鑄鋼

H41T升降式止回閥性能規范

型號 Type
公稱壓力  MPa
試驗壓力
工作溫度 ℃
適用介質
強度
密封
H41T-16
1．6
2．4
1．8
≤200
蒸氣、水
H41W-1 6
≤200
油品、煤氣
H41H-16
≤200
水、油品

升降式止回閥H41T外型尺寸和連接尺寸

型號 Type
公稱通徑  DNmm
尺 寸mm
L
D
D1
D2
b-f
Z-?d
H
H41T/W/H-16
H41T/W/H-16 中部法蘭
15
130
95
65
45
14-2
4-14
60
20
150
105
75
55
14-2
4-14
60
25
160
115
85
65
16-2
4-14
65
32
180
135
100
78
18-2
4-18
84
40
200
145
11 0
85
18-2
4-18
96
50
230
160
1 25
100
20-2
4-18
115
65
290
180
145
1 20
20-2
4-18
145
80
310
195
160
135
22．2
8-18
156
100
350
215
1 80
155
24-2
8-18
170
125
400
245
210
185
26-2
8-18
201
150
480
280
240
210
28-2
8-23
238
200
600
335
295
265
30-2
12-23
245
250
650
405
355
320
32-2
12-25
270

H41T升降式止回閥如需尺寸規格請聯系我們，為您提供詳細參數，本廠按國家指定標準生產。
