H74X、H74H型對夾圓片式止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、 化工、冶金等工業部門對有安裝空間限制的場所最為適用。 |
|
| |

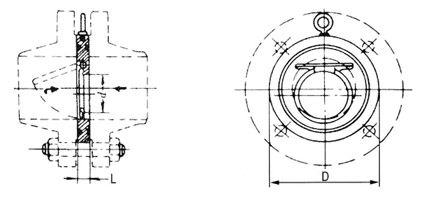

| 【 主要外形尺寸 】 |
|
公稱通徑 |
D |
L |
D |
|
I 型 |
II 型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
283 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
613 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 | |
| 注 : （1）法蘭連接尺寸：按GB/T9113.1-2000標準。 （2）I型用于流速穩定的工況;II型在I型的基礎上加彈簧裝置。 |
| 【 主要零件材料 】 |
|
零件名稱 |
閥體、閥瓣 |
密封圈 |
|
材料 |
碳鋼、不銹鋼、銅 |
丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼 | |
| 【 主要技術參數 】 |
|
型號 |
公稱通徑 |
試驗壓力 |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
硬密封 |
軟密封 |
|
H74H（X）-10 |
1.0 |
1.5 |
1.1 |
≤400℃ |
≤120℃最高≤250℃ |
油、水、酸碘等液體 |
|
H74H（X）-16 |
1.6 |
2.4 |
1.76 |
|
H74H（X）-25 |
2.5 |
3.75 |
2.75 |
|
H74H（X）-40 |
4.0 |
6.0 |
4.4 | |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ H74H（X）型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的H74H（X）型型號，請按型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問H74H（X）止回閥專欄。 |
