KPF平衡閥是一種具有特殊功能的閥門，其具有良好的流量特性能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于KPF平衡閥設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路中及用戶入口裝上適當規格的平衡閥，并用專門的智能儀表進行一次性調試后鎖定，便可將系統的總水量控制在合理范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品，最高介質溫度為100℃。 |
| |
|
| |
| 【 主要連接尺寸 】 |
|
公稱通徑 (mm) |
尺 寸 |
|
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
446 |
506 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
495 |
687 |
762 |
400 |
|
250 |
622 |
782 |
867 |
500 |
|
300 |
698 |
914 |
1009 |
500 |
|
350 |
787 |
968 |
1073 |
680 |
|
400 |
914 |
1037 |
1152 |
680 |
|
500 |
978 |
1440 |
1440 |
|
|
600 |
1295 |
1790 |
1790 | |
| 【 主要技術參數 】 |
|
公稱壓力
(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
KPF平衡閥適用介質 |
適用溫度 |
|
殼體 |
密封 |
P20 |
P12 |
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
水、油品等非 腐蝕性液體 |
≤100℃ | |
| 【 主要零件材料 】 |
|
平衡閥零件名稱 |
閥桿 密封圈 |
閥體、閥蓋、 閥瓣、填料壓套 |
填料 |
墊圈 |
閥桿螺母 |
|
材料 |
不銹鋼 |
灰鑄鐵 |
膨脹石墨 |
橡膠石棉板 |
鑄銅 | |

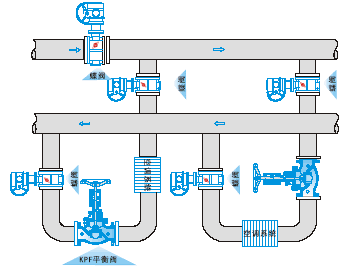

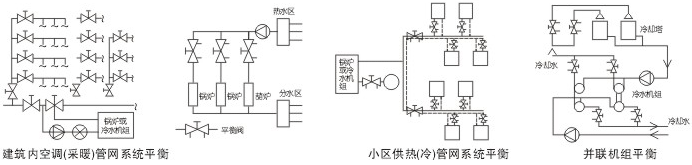

| 【 安裝示意 】 |
|
|
|
|
| ◆ 本頁關鍵字：平衡閥 |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ KPF型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按KPF型型號直接向我廠銷售部訂購。感謝您訪問KPF型水力控制閥專欄。 |
