ZL47F自力式平衡閥流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。ZL47F自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定直。 |
| |
|
| |
| 【 主要連接尺寸 】 |
|
公稱通徑 (mm) |
尺 寸 |
|
L |
H1 |
H2 |
|
15 |
110 |
122 |
70 |
|
20 |
110 |
122 |
70 |
|
25 |
115 |
137 |
74 |
|
32 |
160 |
182 |
91 |
|
40 |
200 |
191 |
147 |
|
50 |
215 |
197 |
147 |
|
65 |
230 |
205 |
154 |
|
80 |
275 |
259 |
181 |
|
100 |
290 |
268 |
211 |
|
125 |
315 |
334 |
227 |
|
150 |
350 |
357 |
260 |
|
200 |
430 |
407 |
303 |
|
250 |
520 |
452 |
367 |
|
300 |
635 |
486 |
430 |
|
350 |
670 |
555 |
495 | |
| |
| |
| 【 主要技術參數 】 |
|
適用介質 |
適用溫度 |
殼體試驗壓力(MPa) |
公稱壓力(MPa) |
|
水、油等非腐蝕性液體 |
≤100℃ |
2.4 |
1.6 | |

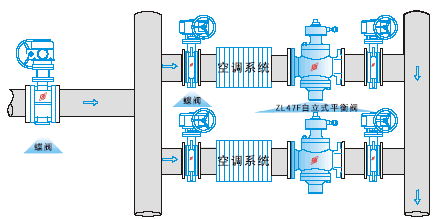

| 【 安裝示意 】 |
|
|
|
|
| 水力控制閥是利用系統自身的水壓控制閥門的開關，它由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成， 主閥安裝在配水管路需控制流量和壓力的管路中．保持預定流量不變，將過大流量限制在一個預定值將上游高壓減為下游低壓。 |
| ◆ 本頁關鍵字：自力式平衡閥 |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ ZL47F型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按 ZL47F型型號直接向我廠銷售部訂購。感謝您訪問ZL47F型水力控制閥專欄。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。 |
