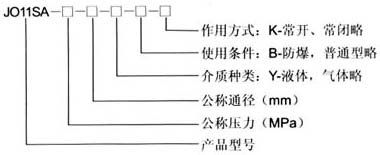

JOLLSA不銹鋼電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、冶金、紡織、食品、造船、醫療、環保及其他各工業部門的管路裝置中，完成系統中氣體、蒸汽、液體、油類（≤4E）等介質的自動控制，實現節能和程序控制的自動化。 |
|
|
|
|

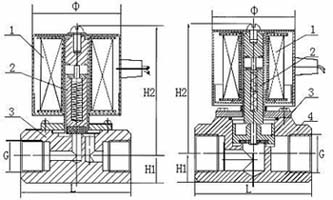

直動式電磁閥 |
|
先導式電磁閥 |
 |
| 1、線圈 2、動鐵芯 3、閥體 |
|
1、線圈 2、動鐵芯 3、閥杯 4、閥體 | | |
|
【 安裝尺寸 】 |
|
公稱通徑DN |
JOLLSA不銹鋼型外形尺寸 |
螺紋連接 |
|
H |
L |
G |
|
3 |
92 |
70 |
1/2 |
|
4 |
92 |
70 |
1/2 |
|
5 |
92 |
70 |
1/2 |
|
6 |
92 |
70 |
1/2 |
|
8 |
95 |
70 |
1/2 |
|
10 |
95 |
70 |
1/2 |
|
15 |
95 |
70 |
1/2 |
|
20 |
95 |
70 |
3/4 |
|
25 |
100 |
90 |
1 | |
| |
| 【 主要技術參數 】 |
|
JOLLSA不銹鋼型工作介質 |
蒸汽、空氣、水、油（黏度≤4 E） |
|
介質溫度℃ |
≤155 |
|
公稱壓力（Mpa） |
1.0 |
|
工作壓差（Mpa） |
0~1.0 |
0.01~1.0 |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
使用壽命 |
按JBT/7352-94規定 |
|
額定流量系數
（KV） |
|
泄漏量
（ml/min） |
按JB/T7352-94·F規定 |
|
公稱通徑 |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
|
功耗 |
36VA | |
 | |
|
【 工作原理 】 |
| J011SA3~8型電磁閥是利用電磁力直接工作的直動式閥門。J011SA10~25型電磁閥是利用電磁力與介質壓力差工作的先導式閥門。常閉電磁閥工作原理，在未接受到電信號時，電磁閥呈關閉狀態。當電磁線圈通電后產生磁場，在電磁力的作用下，動鐵芯與定鐵芯吸合，副閥口開啟（直動式則直接開啟主閥口）此時主鐵芯上腔的壓力通過副閥口卸荷，由于壓力差的作用，使主閥芯向上運動，達到主閥口開啟的目的，使介質流通。當電磁閥斷電后磁場消失、動鐵芯在彈簧力的作用下復位，將副閥口關閉（直動式則直接關閉主閥口），此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在壓力差的作用下，使主閥芯復位將主閥口關閉，介質斷流。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電信號進入線圈時，活動鐵芯受電磁力作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。 |
| 【 結構特點 】 |
| ▲ 1.JOLLSA不銹鋼型閥芯利用流體潤滑作用，減少磨損。▲ 2.主閥芯采用特種材料，耐磨損。▲ 3.JOLLSA不銹鋼電磁閥不受蒸汽冷凝水影響。 ▲ 4.直動式結構。 |
| 【 安裝使用注意事項 】 |
| ▲ 1、電磁閥的工作介質應清潔無顆粒雜質，閥前應安裝80~100目/時的過濾器，電磁閥的主閥芯、動鐵芯和定鐵芯表面上的污物及過濾器，須定期清洗干凈。▲ 2、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。▲ 3、電磁閥使用長期連續工作的系統中，應設旁通裝置。 |
