ZHP高壓電磁閥是先導型電磁閥，主要用于常溫高壓場所和設備上，實現對管路中的介質進行雙位自動調節和遠程控制。 |
|
| |
|

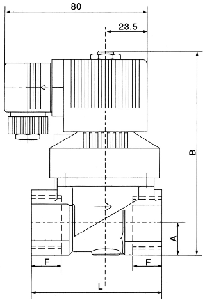

【 外型尺寸 】 |
|
公稱通徑 mm |
內螺紋 |
L |
F |
A |
B |
|
8 |
G 1/4 |
65 |
12 |
16 |
97 |
|
10 |
G 3/8 |
65 |
12 |
16 |
97 |
|
15 |
G 1/2 |
65 |
12 |
16 |
97 |
|
20 |
G3/4 |
90 |
16 |
20 |
124 |
|
25 |
G1 |
90 |
18 |
20 |
124 |
|
32 |
G1 1/4 |
132 |
20 |
33.5 |
170 |
|
40 |
G1 1/2 |
132 |
20 |
33.5 |
170 | |
| 【 技術參數 】 |
|
介質溫度℃ |
≤ 90 ℃ |
|
公稱壓力MPa |
5.0 |
3.5 |
2.5 |
|
工作壓差 MPa |
0.3-5.0 |
0.3-3.5 |
0.3-2.5 |
|
電源電壓 |
AC220V 其余規格可作特殊訂貨 |
|
使用壽命 |
按 JB/T7352-94 規定 |
|
額定流量系數 KV |
|
泄漏量 ml/min |
按 JB/T7352-94F 規定 |
|
公稱通徑 mm |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
|
功耗 VA | |
 |
|
【 電磁閥概述 】
電磁閥是一種隔離閥，代替?zhèn)鹘y(tǒng)閘閥，球塞閥，蝶閥等，配合電源控制閥門的開啟與關閉方便操作，不費力，可安裝于消防，給水，長距離控制閥門開啟等處所。電磁閥結構型式容易控制內泄漏，使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質，能滿足各種不同的需求，用途極為廣泛。該閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，所以調節精度還受到一定限制。電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。 |
