| 【 產品簡介 】 |

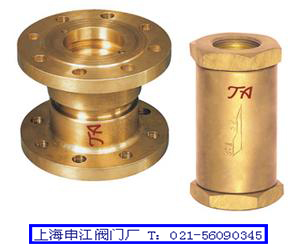

| Y13X-16T、Y43X-16Y型比例式減壓閥是利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。該產品結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。 | |
|
| |
| 【 主要連接尺寸 】 單位：mm |
|
型號 |
DN(mm) |
L(mm) |
|
Y43X-16
2:1
3:1
3:2
4:1
5:1
5:2 |
25 |
115 |
|
32 |
124 |
|
40 |
132 |
|
50 |
140 |
|
65 |
155 |
|
80 |
155 |
|
100 |
200 |
|
125 |
220 |
|
150 |
230 |
|
200 |
270 | |
| 【 主要技術參數 】 |
|
型號 |
Y13X-16T |
Y43X-16T |
|
連接方式 |
內螺紋 |
法蘭 |
|
壓力誤差 |
±2.5% |
|
額定工作壓力 |
1.6MPa |
|
適用溫度 |
≤90℃ |
|
適用介質 |
比例式減壓閥適用于水、氣 |
|
最小開啟壓力 |
2:1 |
0.2MPa |
|
3:1 |
0.3MPa | |
| 【 主要零部件材料 】 |

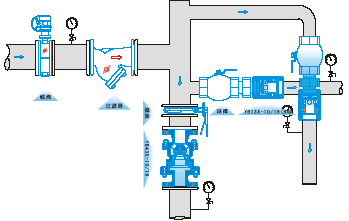

【 安裝示意 】 |
|
零件名稱 |
材料 |
|
閥體 |
青銅或不銹鋼 |
|
活塞 |
|
進口壓蓋 |
|
出口壓蓋 | |
 |
| 【 訂貨須知 】 |
|
① Y13X/Y43X型公稱通徑②產品名稱與型號、公稱壓力、額定流量系數Cv、進口壓力、調節范圍、工作介質和介質溫度③ Y13X/Y43X型是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的Y13X/Y43X型號，請按型號直接向我廠銷售部訂購。感謝您訪問Y13X/Y43X減壓閥專欄。 |
