| 【 結構特點和用處 】 |

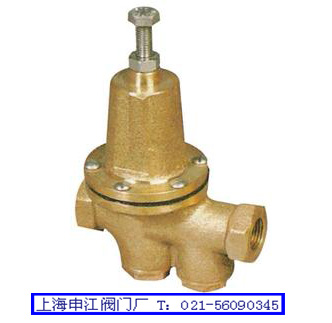

| ( Y11X ) 200P內螺紋連接直接作用薄膜式減壓閥主要由膜片、調節彈簧、閥座、閥瓣等零件組成，利用膜片傳感下游壓力變化，驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓調定彈簧壓力設定出口壓力。本產品減壓、穩壓動作平穩靈敏。適用于高層建筑及單元供水管路和用于水力控制閥的配套導閥。 | |
|
| |
| 【 主要技術參數和性能指標 】 |
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.09-0.8 |
0.1-1.2 |
|
工作溫度 |
0℃-80℃ |
|
滲漏量 |
0 |
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
*：殼體試驗不包括膜片、閥蓋。 | |
| 【 主要零部件材料 】 |
|
零件名稱 |
200P內螺紋型直接作用薄膜式減壓閥零部件選用材料 |
|
閥體 閥蓋 |
銅合金 |
|
閥桿 |
H62 |
|
閥座 |
H62 |
|
閥瓣 |
H62 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
過濾器 |
不銹鋼 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn | |
| 【 主要連接尺寸 】 單位：mm |
|
DN |
G |
L |
H1 |
H |
D |
|
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
|
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
|
25(1") |
G1" |
140 |
55 |
195 |
90 |
|
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
|
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
|
50(2") |
G2" |
200 |
65 |
265 |
120 | |
| 【 流量系數(Cv) 】 |
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
0.5 |
0.6 |
1.2 |
1.8 |
3.0 |
5.0 | |
| 【 訂貨須知 】 |
|
①產品名稱與型號②（Y11X型）200P型口徑③200P水用型是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的（Y11X型）200P型型號，請按型號直接向我廠銷售部訂購。感謝您訪問（Y11X型）200P減壓閥專欄。 |
