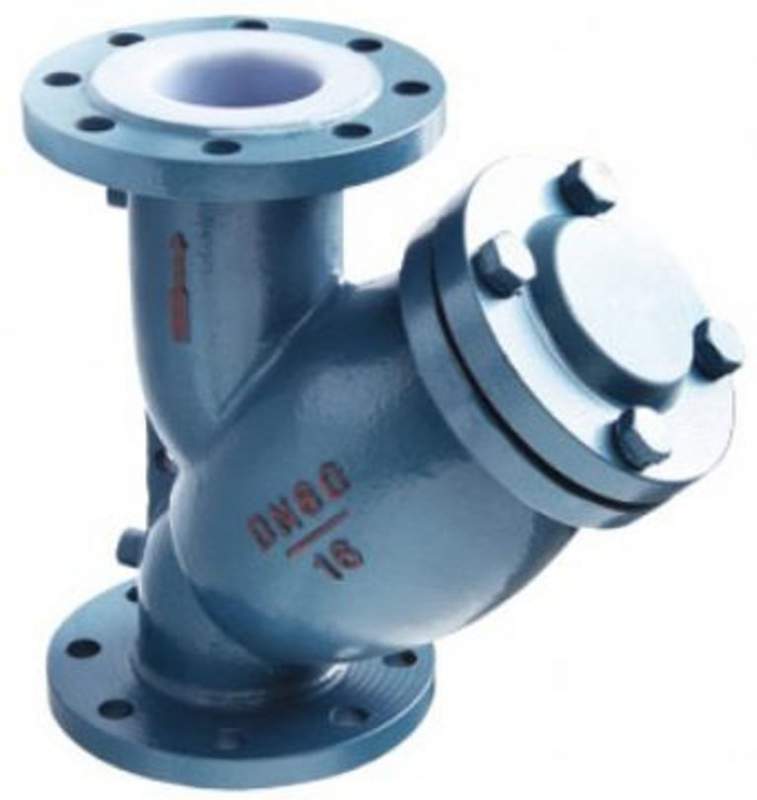

襯氟Y型過濾器產品介紹:



     全襯四氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2通油網為100-480目/cm2。可根據介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。



襯氟Y型過濾器結構特點:



　　全襯四氟Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

襯氟Y型過濾器應當水平安裝:

    Y型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該公司所生產的Y型過濾器（水過濾器）能根據客戶具體要求（特殊壓力、特殊口徑）定制。Y型過濾器（水過濾器）具有制作簡單、安裝清洗方便、納污量大等優點。

襯氟Y型過濾器安裝說明:　

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）
要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或
垂直向下安裝。
警告
安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D 系列過濾器時，應注意這類過濾器的墊
片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行
冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。
　　

襯氟Y型過濾器的運行及維護:

系統最初工作一段時間后（一般不超過一周），應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵,則清洗過濾器時要將濾網限位器以及濾網拆下。
警告：

     每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。



襯氟Y型過濾器技術參數:

1、適合物料：
a、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、等;
b、化工生產的腐蝕性物料，如燒堿、純堿、濃稀、碳酸、醋酸、酯酸等;
c、制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑;
d、輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）
3、工作溫度：≤90℃
4、公稱通徑：DN25—DN600mm
5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）
6、法蘭標準：GB81-59（也可按用戶要求制造）
7、殼體材質：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠

襯氟Y型過濾器安裝說明:

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。安裝 1-1/4”（DN32）或更大口徑的承插焊過濾器或所有 D 系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。



襯氟Y型過濾器主要零件材料:







襯氟Y型過濾器主要連接尺寸及重量:
