【產品說明】

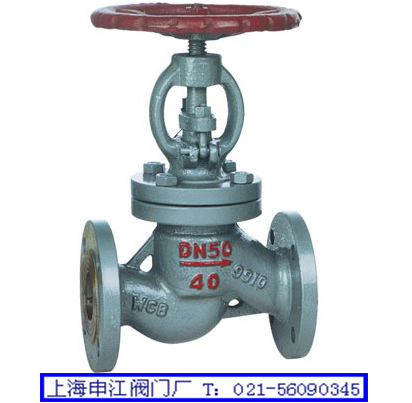

J41N 型鋼制截止閥（燃氣專用截止閥）：手動、法蘭連接、直通式、閥座密封面材料為尼龍塑料，閥體材料為碳素鋼的截止閥。
【產品性能參數】
| J41N 型 PN40 鋼制截止閥主要性能參數 | ||||
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| J41N-40 | 40 | 4.0 | ≤150 | 石油氣、空氣等無腐蝕性介質 |
【產品零部件材料】
J41N 型 PN40 鋼制截止閥零部件材料 | ||||
| 型號 | 材料 | |||
| 閥體、閥蓋 | 閥桿 | 密封面 | 填料 | |
| J41N-40 | 碳素鋼鑄件或鍛件 | 碳素鋼鑄件或鍛件 | 鐵基合金 | 鐵基合金 |
【產品外形及結構尺寸】
| J41N 型 PN40 鋼制截止閥外形及結構尺寸 (mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×ød | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 16 | 4×ø14 | 198 | 120 | 4.5 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 | 233 | 120 | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4×ø14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×ø14 | 285 | 160 | 9 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 | 302 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 | 355 | 200 | 17 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4×ø18 | 373 | 240 | 24 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8×ø18 | 408 | 280 | 33 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 436 | 320 | 44 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8×ø23 | 480 | 360 | 60 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×ø25 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8×ø25 | 611 | 400 | 130 |
