蒸汽疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出；同時最大限度地自動防止蒸汽的泄露。疏水閥的品種很多，各有不同的性能。
根據疏水閥工作原理的不同，可化為以下三種類型：
機械型：依靠蒸汽疏水閥內凝結水液位高度的變化而動作，包括：
浮球式：浮子為封閉的空心球體。
敞口向上浮子式：浮子為開口向上的桶型。
敞口向下浮子式：浮子為開口向下的桶型。
熱靜力型：依靠液體溫度的變化而動作，包括：
雙金屬片：敏感元件為雙金屬片。
蒸汽壓力式：敏感元件為波紋管或膜盒，內部充入揮發性液體。
熱動力型：依靠液體的熱動力學性質的變化而動作。
圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板時，會在兩極節流孔板之間形成不同壓力，驅使閥瓣動作。

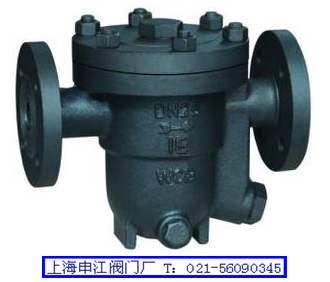

一、自動自由浮球式疏水閥簡介
自動自由浮球式疏水閥的結構簡單，內部只有一個活動部件精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長，YQ疏水閥內部帶有Y系列自動排空氣裝置，非常靈敏，能自動排空氣，工作質量高。
設備剛啟動工作時，管道內的空氣經過Y系列自動排空氣裝置排出，低溫凝結水進入疏水閥內，凝結水的液位上升，浮球上 升，閥門開啟，凝結水迅速排出，蒸汽很快進入設備，設備迅速升溫，Y系列自動排空氣裝置的感溫液體膨脹，自動排空氣裝置關閉。疏水閥開始正常工作，浮球隨 凝結水液位升降，阻汽排水。自由浮球式疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏，節能效果好。最小工作壓力0.01Mpa，從0.01Mpa至 最高使用壓力范圍之內不受溫度和工作壓力波動的影響，連續排水。能排飽和溫度凝結水，最小過冷度為0℃，加熱設備里不存水，能使加熱設備達到最佳換熱效 率。背壓率大于85%，是生產工藝加熱設備最理想的疏水閥之一。
自動由浮球式疏水閥適用于任何一種不希望積液的工況，尤其適用于造紙、印染行業的滾筒烘干機（帶虹吸管結構），廣泛安裝于化工單位中的各種 中、低壓 換熱設備，壓力范圍為 0-4.0 MPa，排液量范圍為 0-9 t/h。
二、主要參數：
閥體材質：碳鋼，不銹鋼等
內件材質：不銹鋼
口徑：15-150mm
溫度：0-425℃（碳鋼），0-525℃（不銹鋼）
壓力：1.6Mpa-4.0Mpa
允許背壓率：80%
連接方式：法蘭，螺紋，焊接等
三、選型須知
1.凝結水負荷（排液量）KG/H(選用倍率2-3倍)
2.最高工作壓力
3.工作壓差
4.閥體材質
5.連接方式
四、使用和保養
1.應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
2.安裝前必須清洗管路，除去雜質。
3.安裝位置應盡可能靠近加熱設備。
4.水平安裝在管路的最低點，流向與閥體上標注的方向一致。
5.每臺加熱設備要各自安裝疏水閥，以免相互影響。
6.在保證系統能安全運行是，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
7.要定期保養，保證疏水閥正常工作。
