100S角式排泥閥內部具有特殊強化隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用等特點。100S排泥閥主要適用于水廠、水處理廠，做為排除水池內泥沙及污物。 |
|
| |
|
【 外形尺寸 】 （ 法蘭連接尺寸符合GB4216 ） |
|
公稱通徑DN（mm)|尺寸|型號 |
H7B100S-0.6、HB100S-0.6 |
|
H |
D |
D1 |
z-Φd |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 | |
| 【 主要零件材料 】 |
|
零件名稱 |
薄膜 |
閥瓣、彈簧 |
閥體、閥蓋 |
|
100S角式隔膜型材料 |
尼龍強SX橡膠 |
不銹鋼 |
鑄鐵 | |
|
【 技術參數 】
|
密封試驗壓力MPa |
殼體試驗壓力MPa |
100S角式隔膜型公稱壓力 |
|
1.1、1.76 |
1.5、2.4 |
1.0Mpa、1.6Mpa | |

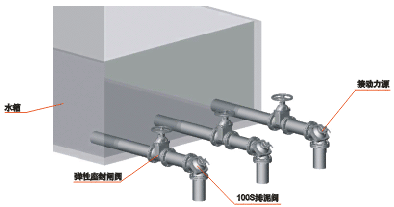

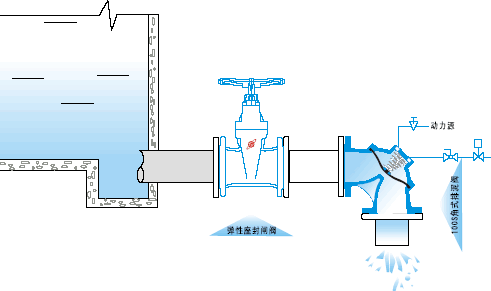

| 【 結構安裝圖 】 |
|
|
 |
